平角銅編組ワイヤまたは丸銅編組ワイヤを選択する鍵は、アプリケーション シナリオが接触面積と構造の安定性を重視するか、曲げの柔軟性と配線の利便性を重視するかを判断することです。

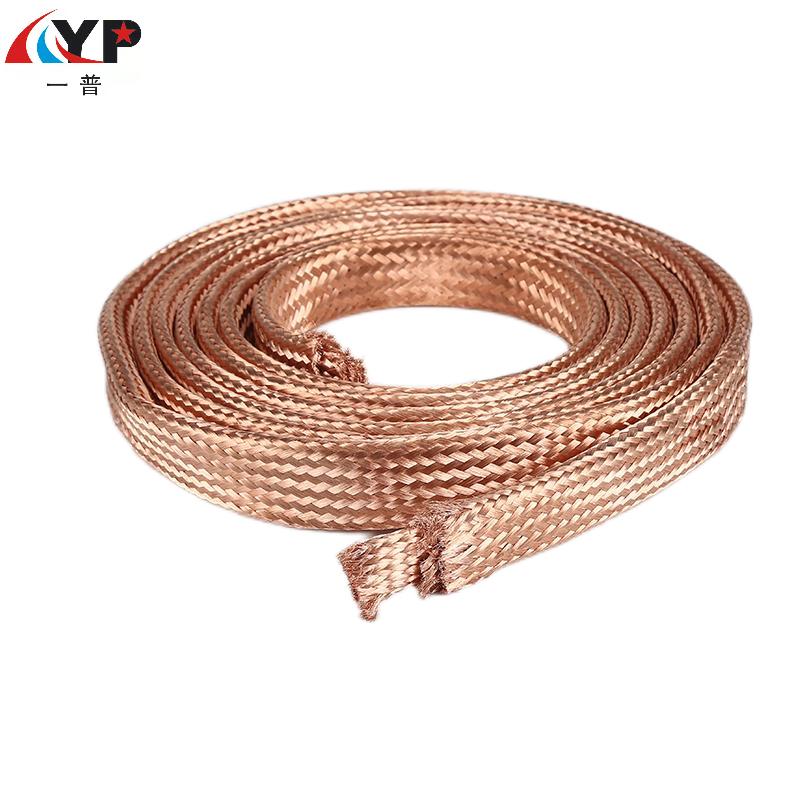

平角銅編組線- 固定接続、大電流、耐震用途に適しています。
次のような状況が発生した場合は、フラット ワイヤーを優先してください。
・接続対象物は変圧器の出力線、開閉装置の母線、遮断器の接点などの平板です。フラットな形状によりぴったりフィットし、接触面積を増やし、接触抵抗を低減します。
●モーターや大型ディーゼルエンジンに接続されている場合など、機器に振動が発生します。その編み構造は振動を効果的に緩衝することができ、単線銅棒よりも疲労耐性が優れています。
-緩みを防ぐ必要があります：切断後の飛散が容易ではなく、取り付け時に糸端に特別な処理を必要とせず、操作がより便利になります。
- 高電流の伝送: 高電流シナリオ (数百アンペア、さらには数千アンペアなど) では、平角ワイヤの方が放熱面積が大きく、通常、同じ断面積の円形ワイヤよりも優れた通電容量を持ちます。

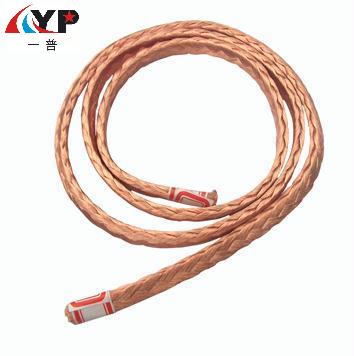

丸銅編組線- フレキシブル配線、モーション接続、狭いスペースに適しています
次の特性が満たされる場合は、円形の線がより適切な選択となります。
●電気キャビネットの隅など、配線スペースが狭くて曲がりくねっていたり、コンジットの設置が必要な場合。丸線を撚り合わせた構造のため非常に柔らかく、曲げ半径が非常に小さくなります。
-モーター用のカーボンブラシリードやロボット用のアクティブジョイントなど、動作を必要とする接続コンポーネント。丸線は柔軟性があるため、繰り返し曲げても断線しにくくなります。
-設置経路が固定されていないため、現場で接続位置を調整する必要がある場合は、丸線を手動で曲げて成形する方が簡単です。
-ユニバーサル配線要件: ユニバーサルフレキシブルワイヤとして、さまざまな従来の電気コンポーネントを接続します。
まとめ：
ステップ1：接続端子の形状を見る
・平型端子（バスバー、銅バスバーなど）の場合→平角線をお選びください。
・丸型端子（端子柱やボルトなど）の場合は両方使用可能ですが、丸線の方が柔軟性があり、平角線の場合は先端が丸く圧着する必要があります。
ステップ2: インストールパスと環境を確認する
- パスが固定、直線、またはわずかに曲がっている → 平らな線を選択します。
- 経路が複雑で、複数回曲がったり、狭い穴を通過したりする必要がある場合 → 円形の線を選択します。
