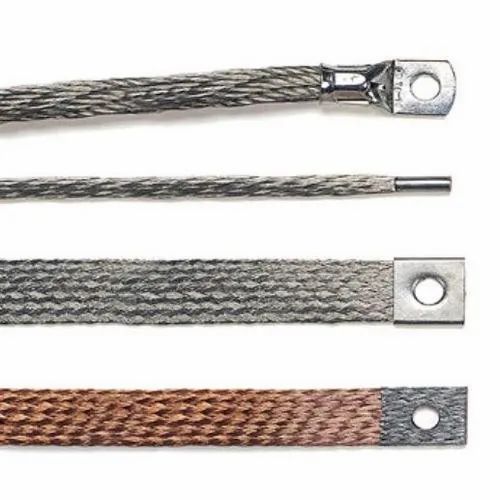

銅編組線は、送電や機器接続において、優れた柔軟性、屈曲性、導電性を活かし、産業機器や新エネルギー製品などに広く使用されています。多くの人は、銅編組線はそれ自体で電気を通すことができるのに、なぜ両端が銅管で圧着されているのでしょうか?これは冗長ではなく、安全性、効率性、耐久性のバランスを考慮した科学的な選択です。固有の欠点に対処します。銅編組線より安定した電源接続が保証されます。
I. 銅編組線の長所は短所でもある

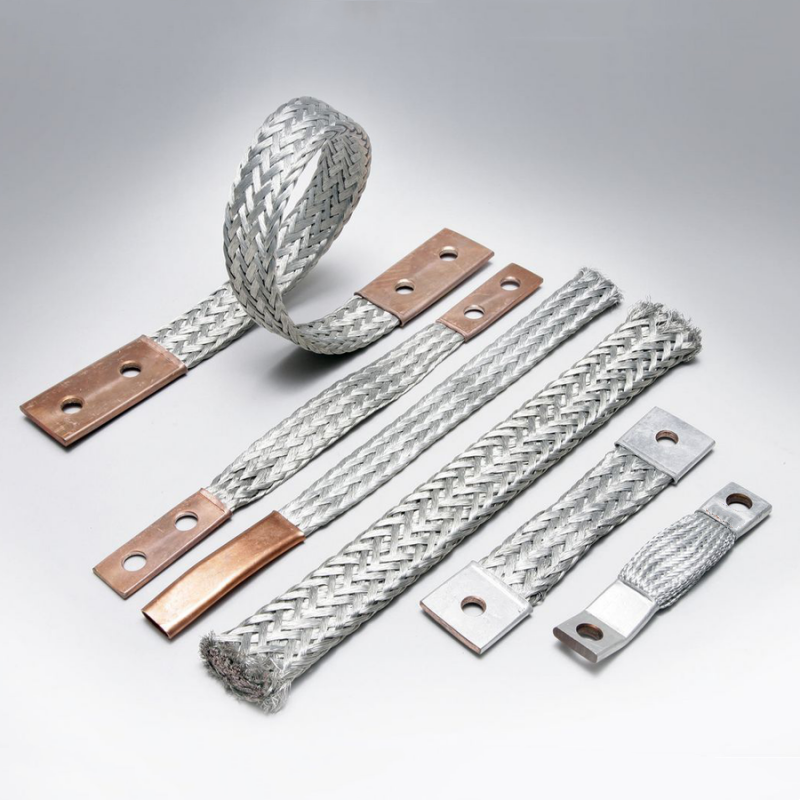

銅編組線細い銅線の複数のストランドから高い編組密度で織られています。その主な利点は、優れた柔軟性、小さい曲げ半径、狭いスペースや振動が起こりやすい環境への適応性、優れた放熱性であり、同じ断面積の単線銅線よりも高い通電容量を備えています。しかし、多重ストランド構造には、接触が不安定（抵抗が高く、加熱/酸化しやすい）、引張強度が低い（ストランドが切れやすい）、細い銅ストランドが急速に酸化するという欠点があります。
銅管は「固定具 + 保護カバー」として機能し、緩んだ素線を圧縮して一体化させ、柔軟性と放熱性を維持しながらこれらの欠点を解決し、接続の信頼性を向上させます。
II.圧着銅管の核となる機能
銅編組銅管の圧着単に形を整えるだけではありません。その機能は耐用年数を通じて持続します。これは 3 つの重要なポイントにまとめられています。
1. 接触抵抗と電力損失の低減
圧着されていない緩んだストランドは、接触面積が制限され、抵抗が高くなります。冷間圧着により、緊密な表面接触が実現され、接触面積が増加し、隙間が減少します。業界のテストでは、標準化された圧着により接触抵抗が 30% 以上減少し、大電流伝送における電力損失が削減されることが示されています。
2. 構造強度を高め、ストランド切れを防止
銅編組線には構造強度がありません。圧着された銅チューブはストランドをしっかりと固定し、外力を分散し、引張/振動耐性を高め、ストランドを傷から保護します。たとえば、新エネルギー車のバッテリー接続では、極端な温度や振動に耐え、停電を回避します。
3. 外部環境を遮断し酸化を防ぐ
銅ストランドは過酷な環境（湿気、塩水噴霧）では容易に酸化し、導電性が損なわれます。銅管は不純物を隔離して酸化を遅らせます。錫メッキ/銀メッキチューブは導電性と耐食性をさらに強化し、屋外太陽光発電所に適しています。
Ⅲ．銅管圧着の主な要件
銅管の材質（主流の純銅）と仕様は編組線と一致する必要があります。圧着圧力は制御する必要があります (過剰な圧着はストランドを切断し、圧着圧が不足すると接触不良を引き起こします)。表面処理は状況に応じて行う必要があり (腐食に対する錫/銀メッキ)、圧着前にストランドの酸化物/埃を除去する必要があります。
IV.シナリオ適用テスト
1. 新エネルギー自動車
安定した大電流伝送を保証し、振動や温度変化に耐性があり、主流メーカーで採用されています。
2. 産業機器
変圧器/周波数変換器の損失と故障を減らし、耐用年数を延ばします。
3. 屋外/過酷な環境
腐食に強く、太陽光発電/海洋機器の安定した導電性を確保し、メンテナンスコストを削減します。
4. 精密エレクトロニクス
銅管は電磁干渉をシールドし、医療/通信機器の安定した電力/信号伝送を保証します。
V. よくある誤解の説明
誤解 1: 圧着は見た目だけを目的としています
これは、高電流/複雑な条件における安全性を確保するために重要であり、導電性と安定性を向上させます。
誤解 2: きついほど良い
適度な圧力が必要です。多すぎると素線が切れ、少なすぎると接触不良の原因となります。
誤解 3: 1 つの銅管がすべてのシナリオに適合する
要件はさまざまです。腐食には錫/銀メッキが必要で、大電流にはより厚いチューブが必要です。
誤解 4: 圧着はメンテナンスフリーです
振動や温度変化による緩みや酸化を防ぐために定期的な点検が必要です。
VI.重要なポイント
高出力の統合電源装置の開発に伴い、銅管の圧着の重要性がますます高まっています。適切なチューブを選択し、標準化された操作を行うことで危険を回避し、本質的な価値を引き出します。 YIPU Metalはお客様からのお問い合わせをお待ちしております。
